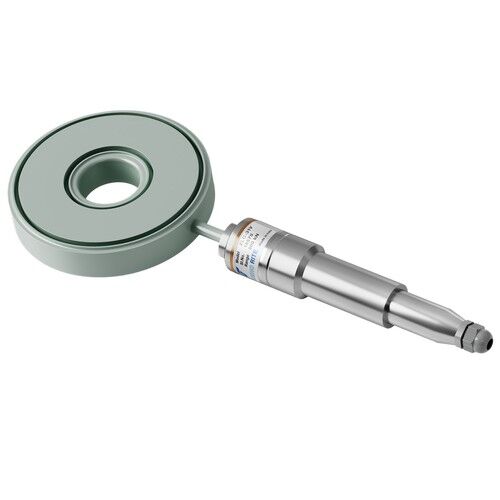

Гидравлический датчик нагрузки на центральное отверстие

Модель: ELC-31V

ELC-31V - это вибростенд для определения нагрузки в центральном отверстии, используемый для определения нагрузки в болтах, анкерных болтах и т.д. Он заполнен жидкостью, к нему прикреплен вибропроводной датчик давления, преобразующий нагрузку в частотный сигнал.

По запросу может быть изготовлен цельнолитой тензодатчик для измерения напряжений в опорах и стойках тоннелей.

Параметры:
Тип датчика	Вибропроводной, гидравлический
Конструкция	Жидкость, заполненная жидкостью, с закрепленным на ней датчиком давления из вибрирующей проволоки
Применение	Для измерения сжимающей нагрузки, осевых сил в стойках, испытания свай на нагрузку
Параметры	Нагрузка/усилие
Диапазон	250/52, 500/52, 750/78, 1000/105, 1500/105, 2000/130, 2500/0 кН/мм (ID)
Тестирование	Испытание на точность, испытание на перегрузку
Преимущества	Герметичное уплотнение с помощью электронно-лучевой сварки, высокая устойчивость к внешним воздействиям, длительный эксплуатационный ресурс, защита от пыли, влаги и неблагоприятных условий окружающей среды
Защита	IP-68, водонепроницаемость до 10 мВС
Размеры	Зависит от диапазона

Дополнительные параметры:
Диапазон (кН)/ID (мм)	250/35, 500/52, 750/78, 1000/105, 2000/130, 2500/0
Перегрузка	110 % от диапазона измерений
Точность калибровки	± 1 % от диапазона измерений
Нелинейность	± 2 % от диапазона измерений от 10% до полного диапазона
Температурный предел	-10° до 50°C
Температурный эффект	± 0.06% диапазона измерений °C
Термистор	YSI 44005 или эквивалент
