Тензодатчик
Тензодатчик - это тип датчика, преобразующего усилие в измеряемый электрический сигнал. Однако его работа невозможна без сопряжения с внешними датчиками - тензорезисторами. Тензорезисторы представляют собой тонкие эластичные пластины из нержавеющей стали, закрепленные внутри тензодатчика. Под действием силы, действующей на тензодатчик, происходит деформация тензорезистора. Эта деформация вызывает изменение сопротивления, которое затем преобразуется в единицу измерения для определения веса объекта.
Применение тензодатчиков в геотехнической отрасли:
- Определение нагрузки в каменных болтах, оттяжках, фундаментных анкерах, тросах или стойках
- Испытание и мониторинг долгосрочных характеристик анкерных систем
- Уточнение данных, полученных с помощью экстензометров
- Проведение нагрузочных испытаний в сваях
- Измерение сжимающей нагрузки и осевого усилия в раскосах
- Определение нагрузки при экспериментальных исследованиях, испытаниях свай и измерении осадки горных пород.
Преимущества тензодатчиков
- Имеют прочную и надежную конструкцию, отличаются исключительной надежностью и стабильностью работы в течение длительного времени
- Специально разработаны для работы в жестких и суровых промышленных условиях.
- Имеют температурную компенсацию.
- Отличаются устойчивой системой без движущихся частей и соединительных элементов.
- Некоторые из них имеют несколько тензорезисторов для уменьшения эффекта смещения.
- С тензодатчиками может быть использовано любое стандартное устройство для считывания показаний тензометрического моста.
- Тензодатчики имеют пренебрежимо малые боковые и эксцентрические нагрузки.
Ассортимент датчиков нагрузки Encardio Rite включает в себя:
Модель ELC-30S - датчик нагрузки с центральным отверстием. Он широко используется для определения нагрузки в скальных болтах, оттяжках, фундаментных анкерах, тросах или стойках в зависимости от условий применения. Он также используется для измерения сжимающей нагрузки между элементами конструкции, например, в опорах тоннелей или на стыке балки и верхней части свайной стойки. Нагрузка, приложенная к ячейке, может быть измерена с помощью любого стандартного цифрового считывающего устройства, подходящего для тензометрических датчиков сопротивления.

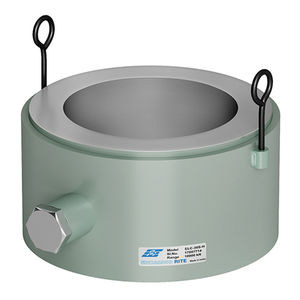

Модель ELC-30S-H Высокопроизводительный тензодатчик с центральным отверстием. Модель Encardio Rite ELC-30S-H представляет собой прецизионный тензодатчик высокой грузоподъемности с центральным цилиндрическим отверстием. Он специально разработан для применения в гражданском строительстве. Выпускается с предельной нагрузкой от 3500 кН до 10000 кН. Для измерения грузоподъемности 3500 кН и 5000 кН обычно используются восемь тензорезисторов с сопротивлением 350 Ом, соединенных в мост с сопротивлением 700 Ом. При нагрузках свыше 5000 кН используются шестнадцать тензорезисторов с сопротивлением 350 Ом, образующих мост 1400 Ом.
Модель ELC-31V - гидравлический датчик нагрузки с центральным отверстием. Модель ELC-31V компании Encardio Rite представляет собой прецизионный гидравлический тензодатчик с центральным отверстием, выполненный в виде вибропровода. Он заполнен жидкостью, изготовлен из нержавеющей стали и выпускается с предельной нагрузкой от 250 кН до 2000 кН. Данные с вибропроводного датчика давления могут считываться регистратором данных модели EDI-51V. Кроме того, данные могут быть удаленно считаны автоматической системой сбора данных модели EDAS-10.
Модель ELC-32V - датчик нагрузки с центральным отверстием VW. Модель ELC-32V компании Encardio Rite представляет собой прецизионный тензодатчик с центральным цилиндрическим отверстием. Он выпускается с предельной нагрузкой от 250 кН до 3500 кН. По запросу поставляются тензодатчики большей грузоподъемности и с внутренним диаметром, отличающимся от стандартного.
Модель ELC-150S-H - высокопроизводительный цельнолитой тензодатчик. Модель ELC-150S-H компании Encardio Rite представляет собой прецизионный тензодатчик резистивного типа, предназначенный для измерения больших сжимающих нагрузок или осевых усилий. Высокопроизводительный тензодатчик широко используется для измерения сжимающей нагрузки при испытании свай. При испытаниях свай с нагрузкой более 12 500 кН может использоваться более одного тензодатчика.
Модель ELC-210S - твердотельный тензодатчик. Резистивный тензометрический датчик сжатия Encardio Rite модели ELC-210S представляет собой сверхмощный прецизионный тензодатчик. Он специально разработан для удовлетворения растущих потребностей в измерении нагрузки с высокой степенью точности и надежности.
