Механический измеритель трещин двухосевой

Модель EDJ-40C2 представляет собой двухосевой механический измеритель трещин с разметкой ±25 мм (ось X) и ±10 мм (ось Y). Он идеально подходит для измерения изменения ширины поверхностной трещины с диапазоном смещения 0.5 мм.

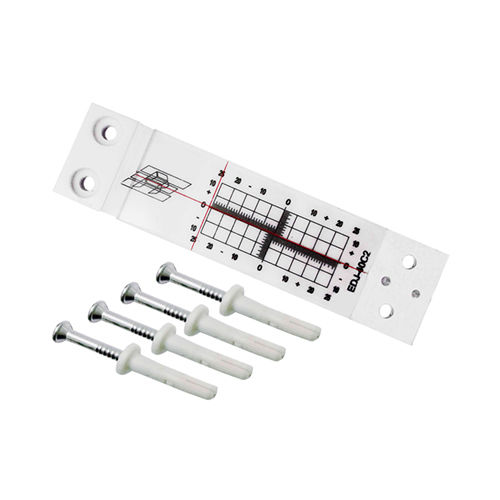

Двухосевой измеритель EDJ-40C2 состоит из градуированной шкалы с разрешением 0,5 мм и прозрачной акриловой пластины с визирной меткой. Градуированная шкала и прозрачная акриловая пластина устанавливаются поперек трещины с помощью распорных анкеров в отверстиях диаметром 5 мм, просверленных на глубину 30 мм, как показано на соседнем рисунке.
