Отвес с оптической призмой считывания

Нормальные и инвертированные отвесы Encardio-rite - это простые и надежные системы, которые широко используются в гражданском строительстве, где требуются высокоточные измерения поворота/наклона/относительного смещения длинной базы, например, в высотных зданиях, бетонных и каменных плотинах, на атомных станциях и т.д. ч. В бетонных и каменных плотинах отвесы применяются для измерения и контроля относительного смещения между:

• верхом плотины и основанием
• основанием и фундаментом

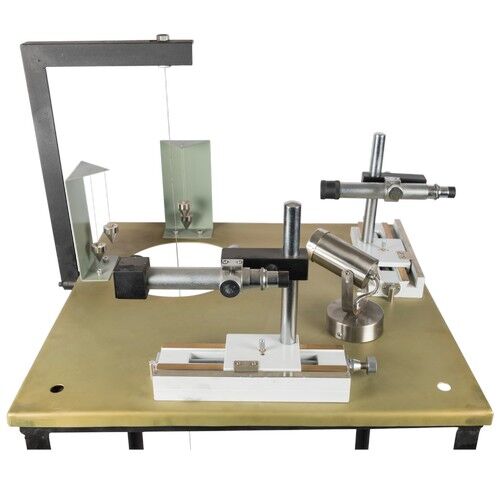

Портативная оптическая система считывания

Для измерения перемещений в системе используются два телескопа (по одному на оси X и Y). Телескопы установлены под прямым углом друг к другу. Это избавляет от необходимости перемещать и переставлять телескоп, отвес и эталонный отвес каждый раз, когда необходимо снять показания по осям X и Y. Два передвижных телескопа не только сокращают время наблюдений, но и сводят к минимуму вероятность ошибки.

Для облегчения наблюдений с одного и того же направления один из телескопов снабжен призмой с прямым углом наклона перед объективом.
